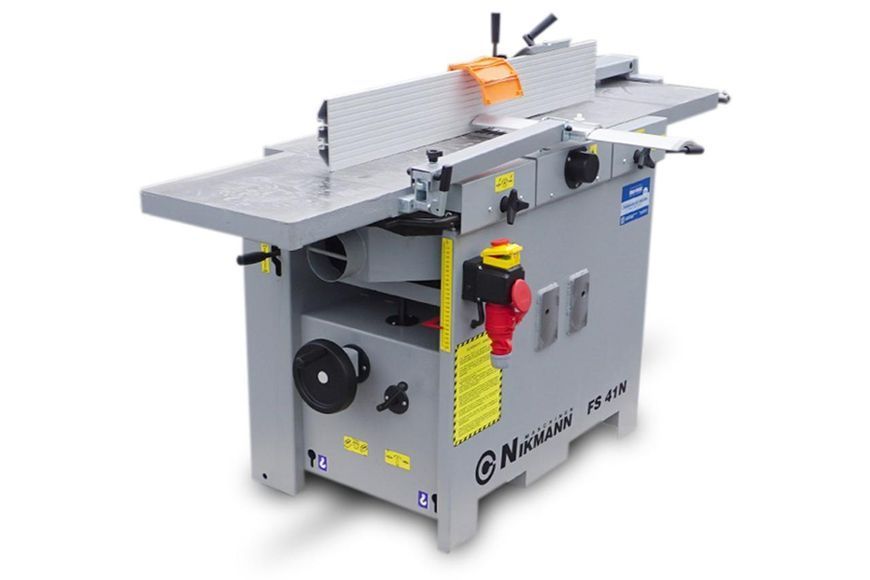

Фугувально-рейсмусовий верстат Stomana FS 41N - це ефективне комбіноване обладнання для вирівнювання і калібрування заготовок з деревини, яке буде вдалим вибором для професійних деревообробних майстерень. Забезпечує ширину обробки 406 мм, товщина заготовок - 4-225 мм. Оснащений 4-ножовим стругальним валом діаметром 100 мм. Витривалий двигун потужністю 3 кВт має швидкість обертання до 4500 об/хв. Глибина зняття за прохід - 5 мм фуганок і 4 мм рейсмус.
Столи виготовлені з чавуну і мають шліфовану поверхню для легкого ковзання заготовок. Рейсмусовий стіл обладнаний центральною напрямною і 2 напрямними роликами. Для переходу від фуганка до рейсмуса столи відкидаються за допомогою потужних пружин. Подача здійснюється за допомогою рифленого суцільного вала зі швидкістю 8 м/хв. Цей фуганок з рейсмусом ціна якого досить приємна, також має можливість опційного дооснащення, що дозволяє ще більше розширити його можливості.
Особливості фугувально-рейсмусового верстата Stomana FS 41N
- Ширина обробки - 406 мм
- Товщина заготовок - 4-225 мм
- Глибина зняття за один прохід - 5 мм фуганок і 4 мм рейсмус
- Потужність двигуна - 3 кВт
- Напруга живлення - 400 В
- 4-ножовий стругальний вал Ø100 мм
- Швидкість обертання - 4500 об/хв
- Швидкість подачі - 8 м/хв
- Подача за допомогою рифленого суцільного вала з косими насічками
- Захист від викиду заготовки
- Чавунні столи зі шліфованою поверхнею
- Потужні пружини для відкидання столів
- Центральна напрямна і 2 напрямних ролики рейсмусового столу
- Виставлення глибини зняття маховиком зі шкалою
- Фугувальний упор з кутом нахилу до 45°
- Вихід під аспірацію Ø120 мм
- Захисний кожух стругального вала.
КОНСТРУКТИВНІ ОСОБЛИВОСТІ
ВЕРТИКАЛЬНИЙ ПІДЙОМ СТОЛІВ Зручне і швидке підняття столів трансформує верстат в рейсмусовий. Вертикальний підйом столів гарантує точність розмірів при багаторазовому переналагоджуванні верстата. | |
ЛИТІ ЧАВУННІ СТОЛИ Литі шліфовані чавунні столи довжиною 1800 мм добре гасять вібрацію і служать надійною базою для позиціонування заготовки. | |
РЕГУЛЮВАННЯ СТОЛУ Зручне і швидке виставлення на потрібну глибину стругання за допомогою важеля за шкалою. | |
ПРОФЕСІЙНА ЛІНІЙКА Встановлена на верстаті. На відміну від стандартної лінійки легко переміщується по потужній циліндричній напрямній. Лінійка не дряпає стіл за рахунок зручного і легкого переміщення на коліщатах. Зручний нахил до 45° з виставленням за шкалою дозволяє знімати фаску під потрібним кутом. Гнучкий захист закриває ножовий вал за лінійкою, що робить роботу на верстаті ще більш безпечною - норматив ЄС. | |
РЕЙСМУСОВИЙ ВУЗОЛ Виставлення на товщину обробки за допомогою маховика по лінійці. Фіксація столу за допомогою важеля. | |
РОЛИКИ У СТОЛІ (FS 41N) Чавунний робочий стіл з двома роликами забезпечує легке ковзання заготовки. | |
ВАЛ ПОДАЧІ Подача заготовки за допомогою рифленого суцільного валу з косими насічками. Захист запобігає викиду заготовки. | |
АСПІРАЦІЙНИЙ ПАТРУБОК Видалення стружки здійснюється через круглий витяжний отвір Ø120 мм. При роботі на фуганку воронка знаходиться під ножовим валом, а при роботі на рейсмусі - над ним. |
ДОСТУПНІ ОПЦІЇ
БОКОВА ПРОФЕСІЙНА ЛІНІЙКА Лінійка надійно закріплена на передньому торці столу подачі верстата Нахил до 45° з виставленням за шкалою дозволяє знімати фаску під потрібним кутом. Гнучкий захист закриває ножовий вал за лінійкою, що робить роботу на верстаті ще більш безпечною - норматив СЄ. | |
ОКРЕМИЙ ДВИГУН НА ПОДАЧУ Установка окремого двигуна на подачу дозволяє працювати на двох швидкостях: 6 і 12 м /хв (замість однієї стандартної швидкості 8 м /хв). Це дозволяє при роботі з м'якими породами деревини збільшити продуктивність, працюючи з подачею 12 м/хв, а при роботі з твердими породами деревини - поліпшити якість стругання, перейшовши на подачу 6 м/хв. | |
СВЕРДЛИЛЬНО-ПАЗУВАЛЬНИЙ ПРИСТРІЙ Опційно верстат можна оснастити свердлильно-пазувальним пристроєм з універсальним патроном WESTCOTT і використовувати як 3-операційний. База для установки свердлильно-пазувального пристрою встановлена на верстаті, тому додаткове оснащення можливе в будь-який час. | |
ШЕЙПЕРНИЙ НОЖОВИЙ ВАЛ |
Часті запитання
Більше дізнатися про особливості конструкції та експлуатації фугувально-рейсмусових верстатів допоможуть відповіді на запитання.
Чим відрізняються побутові і професійні фугувально-рейсмусові верстати?
Побутові верстати мають меншу ширину обробки (зазвичай 200-250 мм), нижчу потужність, більш компактні та легкі. Промислові верстати масивніші, потужніші, з шириною обробки від 300 мм.
Які основні конструктивні елементи фугувально-рейсмусового верстата?
Конструкція фугувально-рейсмусового верстата складається з таких елементів:
- Фугувальні столи - передній (подаючий) і задній (приймаючий). Передній стіл регулюється по висоті для встановлення глибини стругання
- Стругальний вал з ножами, що обертається з високою швидкістю
- Направляюча лінійка - важлива для фугування, забезпечує кут 90° (або інший) між поверхнями
- Рейсмусовий стіл з регулюванням по висоті
- Гумові або металеві рифлені вальці для подачі заготовки в режимі рейсмуса
- Механізм підйому/опускання рейсмусового столу - забезпечує точне налаштування товщини
- Двигун - приводить в рух стругальний вал та механізм подачі
- Патрубок для підключення до аспірації.
На що в першу чергу звернути увагу при виборі фугувально-рейсмусового верстата?
Особливої уваги заслуговують такі параметри:
- Ширина стругання - визначає максимальну ширину заготовок, які можна обробляти
- Потужність двигуна - чим більша потужність, тим легше верстат справляється з твердою деревиною та великою глибиною зняття
- Тип ножового вала - прямий чи спіральний
- Довжина фугувальних столів - довші столи забезпечують більшу точність стругання довгих заготовок
- Вага та стійкість - важкий верстат менше вібрує і забезпечує кращу якість обробки
- Якість виготовлення столів та лінійки - мають бути ідеально плоскими, без деформацій, з якісним механізмом регулювання
- Можливість підключення аспірації - важливо для чистоти і безпеки.
Які плюси і мінуси комбінованих верстатів фуганок-рейсмус?
Плюси - економія місця та нижча початкова вартість у порівнянні з двома окремими верстатами. Мінуси - необхідність постійно переналаштовувати верстат для зміни операції і не завжди оптимальна ергономіка для обох режимів.
Яка оптимальна швидкість подачі фугувально-рейсмусового верстата?
Для якісної обробки поверхні оптимальною вважається швидкість 6–8 м/хв.
